Präzisionsschleifen ist das Abtragen von Material von der Oberfläche eines Metallwerkstücks wobei eine glatte Oberfläche erzeugt wird. Die folgenden Teile geben ein gutes Beispiel für die Ergebnisse des Präzisionsschleifens:
Es gibt die Möglichkeit des Präzisionsschleifens sowohl für kleine Teile als auch für größere. Das Präzisionsschleifen wird für Blechprodukte verwendet, die eine ebene Oberfläche, einen hohen Grad an Parallelität oder sogar ein hochwertiges Finish erfordern. Doch beginnen wir am Anfang.
Welche Arten von Präzisionsschleifmaschinen gibt es?
Es gibt verschiedene Typen von Präzisionsschleifmaschinen auf dem Markt. Die bekanntesten sind im Folgenden aufgeführt.
Steinschleifen
Beim Steinschleifen werden Steinschleifscheiben verwendet, um eine hohe Oberflächenqualität und Genauigkeit zu erzielen, selbst bei 3D-gekrümmten Oberflächen. Die Toleranz ist sehr hoch, allerdings braucht es einige Zeit, um die Schleifscheiben richtig einzustellen und auszuwuchten, und der Austausch der Steinscheiben ist teuer.
Fräsen
Beim Fräsen werden rotierende Fräser verwendet, die sich auf ein Werkstück bewegen, um auf schnelle Weise Material zu entfernen. Die Geschwindigkeit, der Druck und die Richtung dieser Fräser können eingestellt werden. Es wird jedoch schwierig, dünne Bleche zu bearbeiten, und das Oberflächenfinish muss möglicherweise nachbearbeitet werden.
Schleifen mit Schleifband
Beim Schleifbandschleifen werden Bänder mit einer Beschichtung aus Schleifmitteln verwendet, um alle Arten von Blechen zu bearbeiten. Die Schleifbänder für Metall können leicht gewechselt werden, wenn zwischen Abtrag und Endbearbeitung gewechselt wird. Diese Bänder müssen im Gegensatz zu einer Steinschleifscheibe nicht ausgewuchtet werden. Diese Methode ist zwar nicht so schnell wie das Fräsen, aber sie führt zu einer hochwertigen Oberflächengüte und einem geringen spezifischen Energieeintrag in das Material.

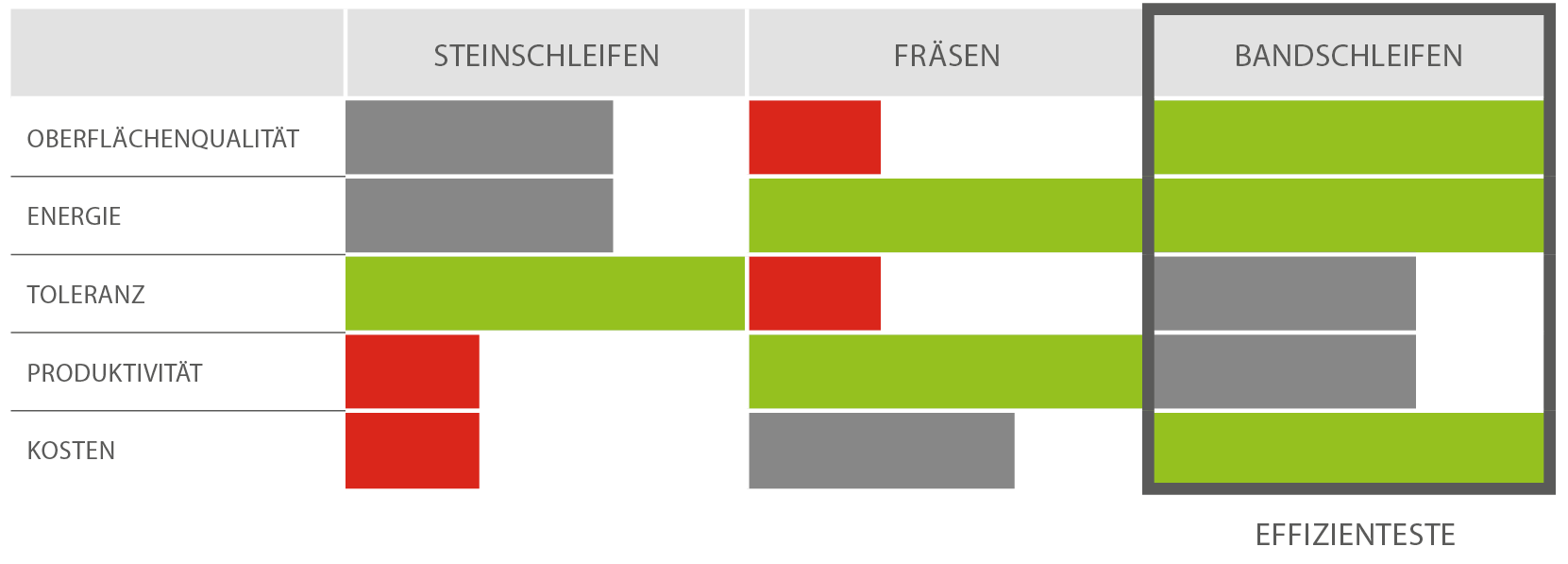

Wir haben diese Methoden in dieser Tabelle miteinander verglichen, um einen guten Überblick über die Vorteile der einzelnen Methoden zu geben.
Was macht eine Präzisionsschleifmaschine?

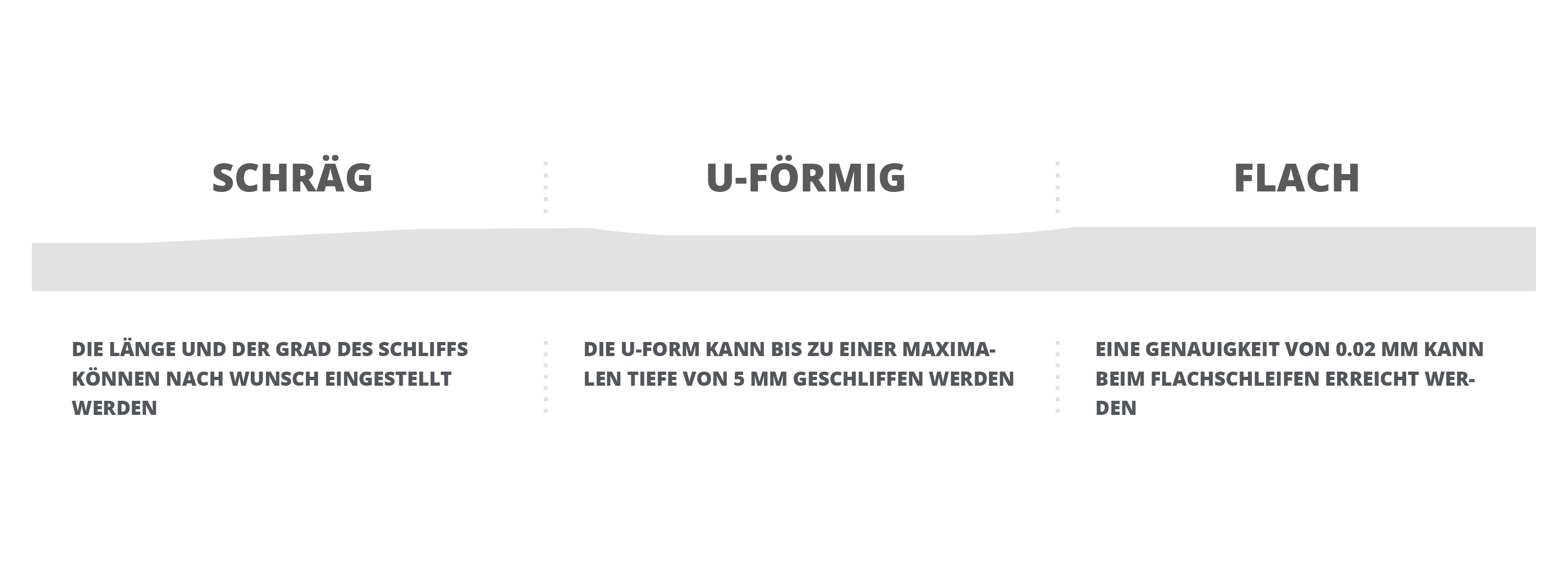

Die Präzisions-Flachschleifmaschine verwendet die Schleifwerkzeuge, um Material von Metallteilen in kleinen Mengen und in einer vorbestimmten Dicke zu entfernen: schräg, U-förmig oder flach.
Abhängig von der Korngröße des Bandes kann ein einzigartiges Finish auf den Produkten erzeugt werden. Es können viele Schleifbänder auf der Maschine verarbeitet werden, so dass eine glatte Oberflächenrauheit mit einem Ra von < 0,15µm erreicht werden kann.
Timesavers‘ Präzisionsschleifmaschine
Timesavers führte 2005 seine erste Präzisionsschleifmaschine ein und bietet nun Schleifmaschinen inklusive der Schleifbandtechnik als ultimative Lösung an.
Vorteile des Abrasivschleifens
- Hohes Maß an Qualität, Konsistenz und Hochpräzision.
- Bandschleifgerät hat lange Lebensdauer und hohe Schnittleistung
- Kurze Wechselzeiten der Werkzeuge
- Die automatische Bandzentrierung erfolgt über ein Oszillationssystem und sorgt dafür, dass das Schleifband beim Schleifen immer stabil bleibt.
- Kann im Trocken- oder Nassbetrieb eingesetzt werden
- Kann jede Art von Metall bearbeiten, wie z. B.: Titan, Aluminium, Nickellegierungen, Kohlenstoffstahl, Molybdän und rostfreien Stahl
- Die zu bearbeitende Fläche kann entweder dickes oder dünnes Blech sein
Bei Timesavers achten wir auf Ihre Bedürfnisse und Anforderungen und deshalb kann unsere Präzisionsschleifmaschine der Serie 81 komplett auf Ihre Wünsche zugeschnitten werden. Je nach Bedarf werden die passenden Schleifbänder und/oder Bürsten in die Schleifmaschine integriert und weitere Ausstattungen werden angeboten.
Zum Beispiel Rollen-, Stapel- und Entstapelungseinheiten, Kühlmittelfilter, Wendeeinheiten und Förderbänder und Tische. Timesavers bietet eine Reihe von Tischausführungen an, die die Genauigkeit des Präzisionsschleifens beeinflussen:
- Transportband; dieses öl- und hitzebeständige Transportband hat eine hohe Bandgeschwindigkeit von 0,1 bis 10 m/min und kann Platten mit einer Dicke von 1 mm bis maximal 100 mm verarbeiten. Es kann eine Genauigkeit von +/- 0,07 mm erreicht werden.
- Rollentisch; dieser Tisch garantiert ein konstantes Schleifergebnis für Platten mit einer Dicke von 0,4 mm bis zu maximal 20 mm. Die Rollen sorgen für einen gleichmäßigen Druck auf das Material, so dass er ein Finish mit der Genauigkeit von +/- 0,05 mm erzeugt.
- Pendeltisch; diese Art der Ausführung wird für hochpräzises Schleifen mit einer möglichen Genauigkeit von +/- 0,02 mm verwendet. Das Material wird entweder durch das Vakuumsystem oder die Magnetspannplatte an seinem Platz gehalten. Dieser Tisch kann für kleine Platten mit einer Dicke von 0,25 mm bis maximal 100 mm verwendet werden.
Die Serie 81, der Bandschleifer für Metall, verfügt über ein zentrales Bedienfeld und ein Siemens HMI an der Maschine selbst oder an einem Schreibtisch für eine einfache Bedienung. Die Maschine hat eine Genauigkeit von 0,02 mm und trägt pro Schleifhub bis zu 0,2 mm Material ab. Darüber hinaus erhalten die Bauteile durch den Flachschleifer ein hochwertiges Finish. Es kann sich um eine Nass- oder Trockenschleifmaschine handeln, die über ein integriertes Vakuumsystem verfügt und deren Segmente einzeln betrieben werden können.
Neugierig, was die Bandschleifmaschine für Metall, der Serie 81, für Sie tun kann? Oder möchten Sie diese Metall-Bandschleifmaschine kaufen? Nehmen Sie Kontakt mit uns auf!
Über Präzisionsschleifen
+
Was ist Präzisionsschleifen?
Unter Präzisionsschleifen versteht man das Schleifen von Metall auf eine bestimmte Dicke, entweder flach oder in einer U- oder Kegelform. Eine der Techniken zur Gewährleistung der Präzision ist der Einsatz von Schleifbändern, die Schichten vom Metall abschleifen.
+
Wann ist Präzisionsschleifen erforderlich?
Präzisionsschleifen hat fast keinen Wärmeeintrag und ist ideal für Projekte, die hohe Toleranzen erfordern.
+
Welche Arten von Oberflächen können mit einer Timesavers Präzisionsschleifmaschine hergestellt werden?
Metall oder spezielle Legierungen können auf eine bestimmte Dicke geschliffen werden: flach, U-förmig oder konisch
+
Welche Präzisionsschleiftechnik kann für Platten und Teile verwendet werden?
Schleifbänder gewährleisten die beste Oberflächenqualität und sind in der Lage, beim Schleifen die erforderliche Energie aufzubringen. Außerdem lassen sich die Bänder zwischen den Schichten leicht auswechseln und die Kosten dafür sind gering.
+
Fräsen vs. Präzisionsschleifen?
Obwohl das Fräsen eine beliebte Art des Präzisionsschleifens ist, ist es weder so präzise wie das Bandschleifen noch hinterlässt es ein Produkt mit hoher Oberflächenqualität.
+
Welche Metalle können präzisionsgeschliffen werden?
Es ist möglich, spezielle Legierungen/Metalle wie Aluminium, Stahl, rostfreien Stahl, Titan, Molybdän und Zirkonium zu schleifen.
