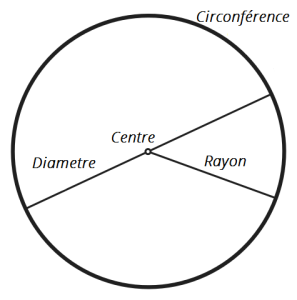

La tôle présente des arêtes et des angles vifs après la découpe et il est donc nécessaire d’arrondir les bords à la main ou à la machine. Pour certains produits en tôle, il peut être nécessaire d’obtenir un certain rayon. Un rayon est une ligne droite allant du centre à la circonférence d’un cercle ou d’une sphère, comme le montre cette image :

Un rayon sur les bords de la tôle

Comment mesurer un rayon ?

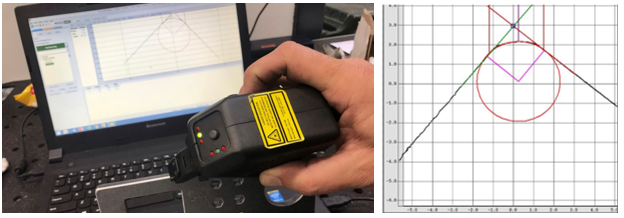

Un scanner laser est utilisé pour mesurer le rayon du bord. L’outil est maintenu sur le bord et l’écran de l’ordinateur affiche l’image du scanner et les données des mesures.

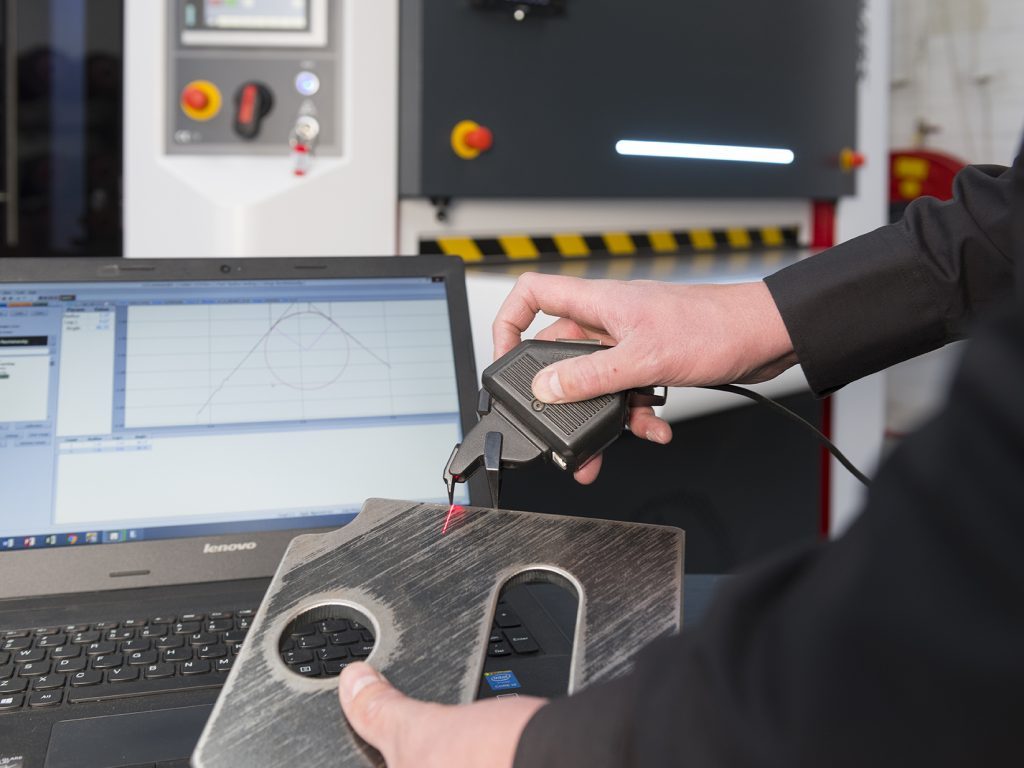

mesurer le rayon sur des pièces métalliques

Quels sont les avantages des angles avec un rayon ?

  • Les produits dont les coins et les bords sont arrondis sont plus sûrs lors de la manipulation et entraînent moins de blessures lors des opérations de montage et d’assemblage ou les utilisateurs finaux.
  • Il est préférable de réaliser des arrondis pour les secteurs d’activité soumis à des exigences d’hygiène, notamment dans les industries pharmaceutiques ou alimentaires, car un rayon empêche les bactéries et les microbes de se fixer sur les bords ou dans les arêtes.
  • Un rayon est crucial pour la qualité des traitements de surface tels que le revêtement ou la peinture.
  • Pour la galvanisation des produits métalliques, les bords doivent être arrondis à un rayon de 1 mm minimum.

Bien qu’un rayon de 0,3 mm à 0,5 mm suffise pour la plupart des entreprises, il est parfois nécessaire d’obtenir un rayon allant jusqu’à 2 mm, notamment pour les produits qui doivent être revêtus. Comme on peut le voir sur la mesure ci-dessus, l’ébavureuse de Timesavers est capable de réaliser un rayon de 2 mm sur l’acier et la vitesse de traitement dépend des dimensions du matériau.

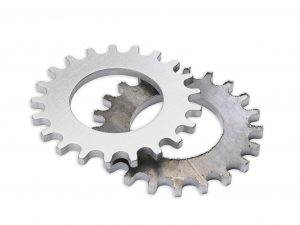

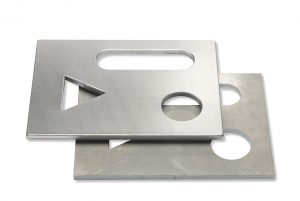

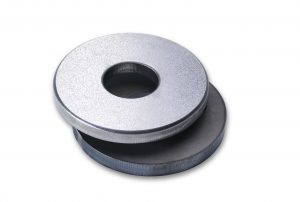

arrondi des bords rayon sur l'acier Ébavurage et arrondi des bords

Pourquoi un rayon est-il nécessaire pour le revêtement ?

Un produit métallique avec un rayon sur tous les bords garantit la qualité du revêtement. La couche de peinture sera uniforme sur le produit métallique et il sera donc plus difficile pour la peinture de s’écailler et éventuellement de rouiller, par rapport aux bords vifs, où il y a peu ou pas de peinture qui colle sur le bord.

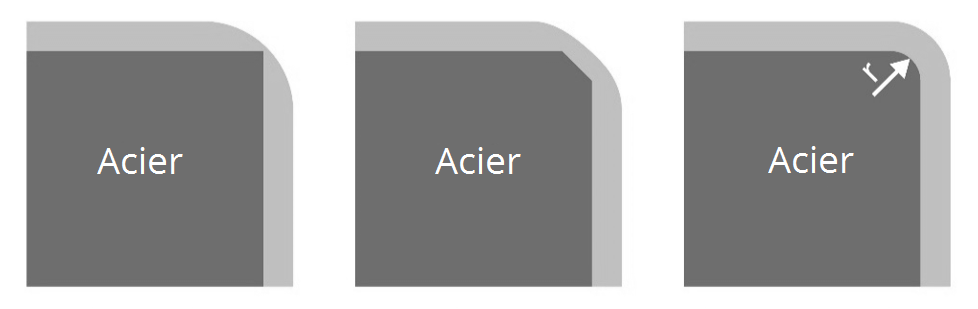

Réalistion d'un rayon sur les bords de la tôle

Lorsque le bord est légèrement arrondi, la couche de peinture recouvre les coins, mais elle n’est pas égale à la couche de la surface et des côtés. C’est pourquoi il est souhaitable d’obtenir un rayon de 2 mm. Il en résulte un revêtement uniforme qui adhère complètement à tous les côtés de la pièce en tôle.

La machine de Timesavers pour R2

La machine 42 RB de Timesavers est la machine et la solution parfaite pour obtenir un rayon allant jusqu’à 2 mm sur l’acier, l’acier inoxydable, l’aluminium et d’autres matériaux. Lorsque la vitesse des huit brosses rotatives et de la bande transporteuse est bien réglée, les produits seront arrondis à un R2 en un seul passage. Les pièces ont des bords arrondis uniformes. La réalisation du rayon peut également être combinée avec l’ébavurage et la finition. Découvrez toutes les possibilités de la machine polyvalente de ces 42 RB series.



N’hésitez pas à contacter notre service des ventes pour de plus amples informations.

À propos de l'arrondi des bords

+
Comment obtenir un rayon uniforme ?

Une brosse rotative peut meuler les bords de n'importe quelle pièce métallique à un rayon uniforme. Les lamelles de la brosse contenant le matériau abrasif sont flexibles et ne frappent que tous les bords lorsqu'elle tourne, tout en laissant la surface indemne.

+
Comment créer un rayon de 2 mm ?

Le rayon augmente lorsque les brosses abrasives passent plus souvent sur la pièce métallique. La vitesse de la bande transporteuse et des brosses rotatives doit être réglée correctement pour obtenir un rayon de 2 mm.

+
Comment mesurer un rayon ?

Le meilleur outil pour mesurer un rayon est un scanner laser. Ce scanner est doté d'un programme qui indique le rayon exact et peut fournir un dessin de l'arrondi.

+
Pourquoi arrondir les bords du métal ?

Tout d'abord, pour la sécurité. Le métal est très tranchant et il pourrait causer des blessures aux employés lors du traitement et de l'assemblage lorsque les bords et les coins ne sont pas arrondis. Une autre raison est la qualité de la peinture. La peinture adhère beaucoup mieux à un bord arrondi et empêche le revêtement de s'écailler.

+
Comment arrondir les bords des pièces métalliques ?

Vous pouvez arrondir les bords manuellement en utilisant du papier abrasif, mais pour de meilleurs résultats, il est recommandé d'arrondir les bords mécaniquement. Les brosses rotatives abrasives sont une excellente solution pour créer un rayon constant sur vos pièces. Les disques sont utilisés lorsqu'une légère arrondi des bords est nécessaire.



+
Pourquoi avez-vous besoin d'une machine à arrondir les bords ?

L'arrondi manuel des bords du métal est un travail qui prend du temps et nécessite des compétences pour obtenir une qualité constante. Cependant, une machine à arrondir les bords est capable de traiter plusieurs pièces à la fois avec une qualité d'arrondi constante et à une vitesse beaucoup plus élevée.
