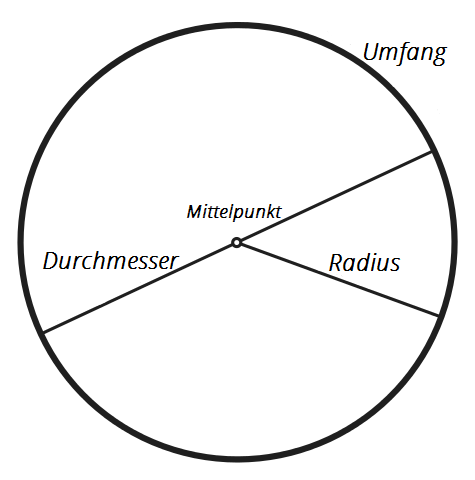

Bleche haben nach dem Schneiden scharfe Kanten und Ecken, daher ist es notwendig, die Kanten von Hand oder maschinell zu runden. Für einige Blechprodukte kann es eine Anforderung sein, einen bestimmten Radius zu erreichen. Ein Radius ist eine gerade Linie vom Mittelpunkt zum Umfang eines Kreises oder einer Kugel, wie auf diesem Bild dargestellt:

Einen Radius an Blechkanten realiseren

Wie wird ein Radius gemessen?

Für die Radiusmessung der Kante wird ein Laserscanner verwendet. Das Werkzeug wird an die Kante gehalten und auf dem Computerbildschirm werden das Scanbild und die Daten der Messungen angezeigt.

ACHIEVING A RADIUS ON SHEET METAL EDGES 6

Was sind die Vorteile von Ecken mit einem Radius?

  • Produkte mit abgerundeten Ecken und Kanten sind bei der Handhabung sicherer und führen zu weniger Verletzungen von Montagearbeitern oder Endverbrauchern.
  • Bevorzugt für Umgebungen mit Hygieneanforderungen, insbesondere in der pharmazeutischen oder lebensmittelverarbeitenden Industrie, da ein Radius verhindert, dass sich Bakterien und Mikroben an den Kanten festsetzen können.
  • Ein Radius ist entscheidend für die Qualität von Oberflächenbehandlungen wie Beschichtung oder Lackierung.
  • Für die Galvanisierung von Metallprodukten müssen die Kanten mit einem Radius von mindestens 1 mm abgerundet werden.

Obwohl ein Radius von 0,3 mm bis 0,5 mm für die meisten Unternehmen genügt, ist es manchmal erforderlich, einen Radius von bis zu 2 mm zu erreichen, insbesondere bei Produkten, die beschichtet werden müssen. Wie auf der obigen Abbildung zu sehen ist, ist die Entgratmaschine von Timesavers in der Lage, einen Radius von 2 mm auf Stahl zu erreichen, und die Bearbeitungsgeschwindigkeit hängt von den Abmessungen des Materials ab.

12 series 14 42 RB series 9 Deburring and edge rounding

Warum wird ein Radius für die Beschichtung gebraucht?

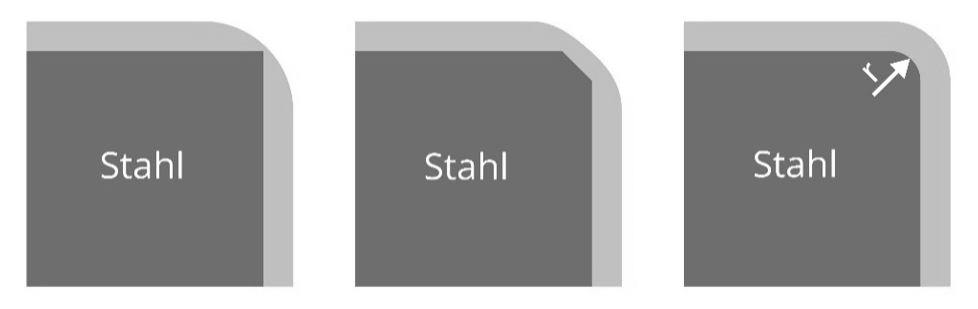

Ein Metallprodukt mit einem Radius an allen Kanten sichert die Qualität der Beschichtung. Die Farbschicht wird auf dem Metallprodukt gleichmäßig sein und daher wird es schwieriger für die Farbe sein, sich zu lösen und schließlich zu rosten, im Vergleich zu scharfen Kanten, wo es wenig bis keine Farbe gibt, die an der Kante haftet.

Einen Radius an Blechkanten realiseren 2

Wenn die Kante leicht abgerundet ist, deckt die Farbschicht die Ecken ab, aber sie ist nicht gleich der Schicht der Oberfläche und der Seiten. Aus diesem Grund ist es erwünscht, einen Radius von 2 mm zu erhalten. Er führt zu einer gleichmäßigen Beschichtung, die vollständig auf allen Seiten des Blechteils haftet.

Timesavers‘ Maschine für Radius 2

Die 42 RB Serie von Timesavers ist die ultimative Maschine und die ultimative Lösung, um einen Radius von bis zu 2 mm auf Stahl, Edelstahl, Aluminium und weiteren Materialien zu erreichen. Wenn die Geschwindigkeit der acht rotierenden Bürsten und des Förderbandes richtig eingestellt ist, werden die Produkte in einem Durchgang mit einem Radius von 2mm versehen. Die Teile werden gleichmäßig abgerundete Kanten haben. Das Herstellen des Radius kann auch in Kombination mit Entgraten und Finishen erfolgen. Lernen Sie alle Möglichkeiten der vielseitigen Maschine der 42 RB Serie kennen.

Bitte zögern Sie nicht, unsere Vertriebsabteilung zu kontaktieren, um weitere Informationen zu erhalten.

Über das Abrunden von Kanten

+
Wie erhält man einen gleichförmigen Radius?

Eine rotierende Bürste kann die Kanten eines jeden Metallteils auf einen gleichmäßigen Radius schleifen. Die Bürstenlamellen mit Schleifmaterial sind flexibel und treffen bei der Rotation nur alle Kanten, während die Oberfläche unbeschädigt bleibt.

+
Wie erstellt man einen 2 mm Radius?

Je öfter die Schleifbürsten über das Metallteil kommen, desto größer ist der Radius. Die Geschwindigkeit des Transportbandes und der rotierenden Bürsten muss richtig eingestellt werden, um einen Radius von 2 mm zu erreichen.

+
Wie misst man einen Radius?

Das beste Werkzeug zum Messen eines Radius ist ein Laserscanner. Der Scanner hat ein Programm das den genauen Radius anzeigt und eine Zeichnung der Abrundung erstellen kann.

+
Warum brauchen Sie eine Kantenabrundungsmaschine?

Das manuelle Abrunden von Metallkanten ist eine zeitaufwändige Arbeit und erfordert Fähigkeit, um eine gleichbleibende Qualität zu erzielen. Eine Kantenverrundungsmaschine ist jedoch in der Lage, mehrere Teile auf einmal mit gleichbleibender Kantenverrundungsqualität bei viel höherer Geschwindigkeit zu bearbeiten.

+
Warum die Kanten von Metall abrunden?

Erstens, aus Sicherheitsgründen. Metall ist sehr scharf und kann bei der Behandlung und Montage Verletzungen bei den Mitarbeitern verursachen, wenn die Kanten und Ecken nicht abgerundet sind. Ein weiterer Grund ist die Qualität der Lackierung. An einer abgerundeten Kante haftet die Farbe viel besser und verhindert ein Abblättern der Beschichtung.

+
Wie rundet man die Kanten von Metallteilen ab?

Sie können die Kanten manuell mit Schleifpapier abrunden, aber für bessere Ergebnisse empfiehlt es sich, die Kanten maschinell abzurunden. Rotierende Schleifbürsten sind eine hervorragende Lösung, um einen gleichmäßigen Radius an Ihren Teilen zu erzeugen. Scheiben werden verwendet, wenn nur ein leichter Kantenbruch erforderlich ist.
