Lorsque vous travaillez dans le secteur de la finition des métaux, vous avez très certainement entendu parler de la rugosité de surface. Elle mesure les irrégularités de la surface et constitue l’une des caractéristiques de la texture de la surface, à côté de la couche et de l’ondulation. La friction et l’usure de la tôle dépendent de la texture de la surface, il est donc important de l’examiner.

Comment se présente la surface de l’acier inoxydable ?

Lorsque vous faites une vue rapprochée de la surface d’un métal, elle peut ressembler à l’image ci-dessous, avec ses pics et ses creux. C’est ce qu’on appelle un profil.

All you need to know about surface roughness (Ra) 7

Comment mesurer la rugosité de surface sur l’acier inoxydable ?

Il existe de nombreux paramètres pour mesurer la rugosité d’un profil, parmi lesquels la valeur Ra est la plus courante. Ra mesure dans une certaine longueur d’échantillonnage la moyenne des pics et des creux de la surface métallique, y compris l’écart par rapport à la ligne moyenne. Cela peut être fait avec un profilomètre ou un scanner laser. Plus les écarts sont importants, plus la surface est rugueuse et si le Ra est faible, la surface est lisse. Le Ra sera calculé en micromètres (µm) ou en micro-pouces (µin.).

Bien que Ra soit une moyenne utile, il existe différents profils de surface qui peuvent avoir la même valeur Ra, comme dans l’image ci-dessous.

All you need to know about surface roughness (Ra) 2

Une autre valeur est le Rz, qui mesure la différence entre le pic le plus élevé et le creux le plus bas dans la longueur d’échantillonnage de cinq lignes. Elle indique la hauteur maximale du profil.

De plus, la valeur Rq peut être utilisée pour la description de la rugosité de surface. Elle mesure l’écart quadratique moyen d’un profil.

All you need to know about surface roughness (Ra) 8

Comment obtenir une certaine rugosité sur l’acier inoxydable ?

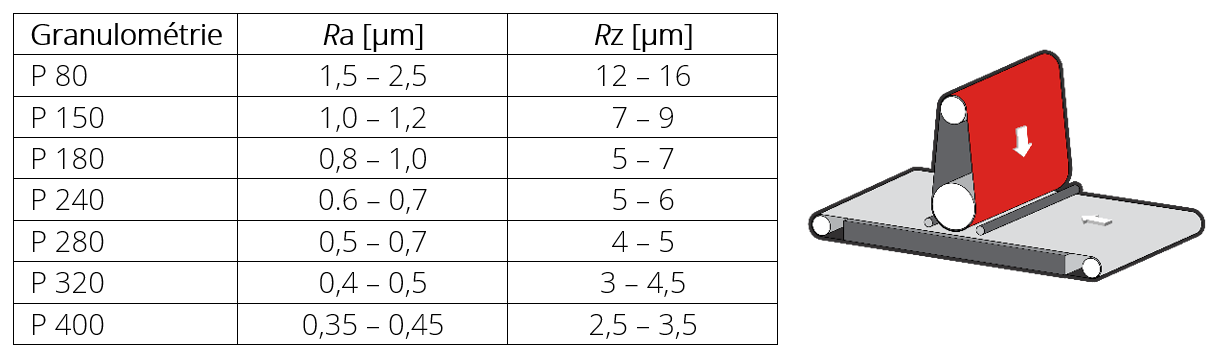

L’utilisation de bandes abrasives permet d’obtenir la bonne rugosité de surface. Les valeurs Ra et Rz dépendent de la granulométrie de la bande, ce qui conduit aux résultats suivants:

Tout ce que vous devez savoir sur la rugosité de surface (Ra)

Comme on peut le constater, plus la granulométrie est fine, plus la valeur Ra est faible. Pour obtenir une surface encore plus lisse, il est possible d’ajouter une brosse en non-tissé abrasif après la bande. Les brosses éliminent les pics élevés restants du métal et rendent la surface plus lisse, comme illustré ci-dessous.

All you need to know about surface roughness (Ra) 5



Pourquoi la rugosité de surface est-elle importante ?

Nettoyage

Une surface rugueuse présente de nombreuses irrégularités et est plus sensible aux frictions, car elle offre une résistance au déplacement des objets sur la surface. De plus, la saleté peut rester coincée dans les creux du métal, ce qui rend la surface plus difficile à nettoyer.

Une surface lisse, au contraire, est facile à nettoyer, en raison de son profil lisse. C’est également l’une des raisons pour lesquelles la rugosité de surface joue un grand rôle dans des industries telles que l’industrie alimentaire et pharmaceutique. La surface est plus hygiénique et elle diminue l’adhésion des bactéries.

Usure

Une surface rugueuse est plus susceptible de s’user et présente un coefficient de friction plus élevé. Le coefficient de friction élevé signifie que la force nécessaire pour glisser est plus importante que pour une surface lisse.

Anodisation

Afin de rendre la surface des produits en aluminium plus résistante à l’usure et à la corrosion, on utilise le procédé électrolytique, appelé anodisation. Il permet d’augmenter l’épaisseur de la couche d’oxyde sur les pièces en aluminium. Toutefois, cette anodisation affecte la rugosité de la surface, qui devient légèrement plus rugueuse qu’avant le processus d’anodisation.

N’hésitez pas à nous contacter si vous avez des questions concernant nos machines et vos besoins en matière de rugosité de surface.



Source: Euro Inox 2014, Roughness measurements of stainless steel surfaces.
